皆さん、こんにちは。

今回紹介する当現場は、宮崎県都城市南横市町の横市川に橋を架ける工事です。



まず初めに、工事名と工事担当のメンバーを紹介します。

工事名：「令和3年度交付建設第35－15－7号　県道都城霧島公園線　横市橋　橋梁上部工事」

現場代理人：中村貴史

監理技術者：坂本康喜

担当技術者：三木朔耶



次は現場の場所の紹介ですね。

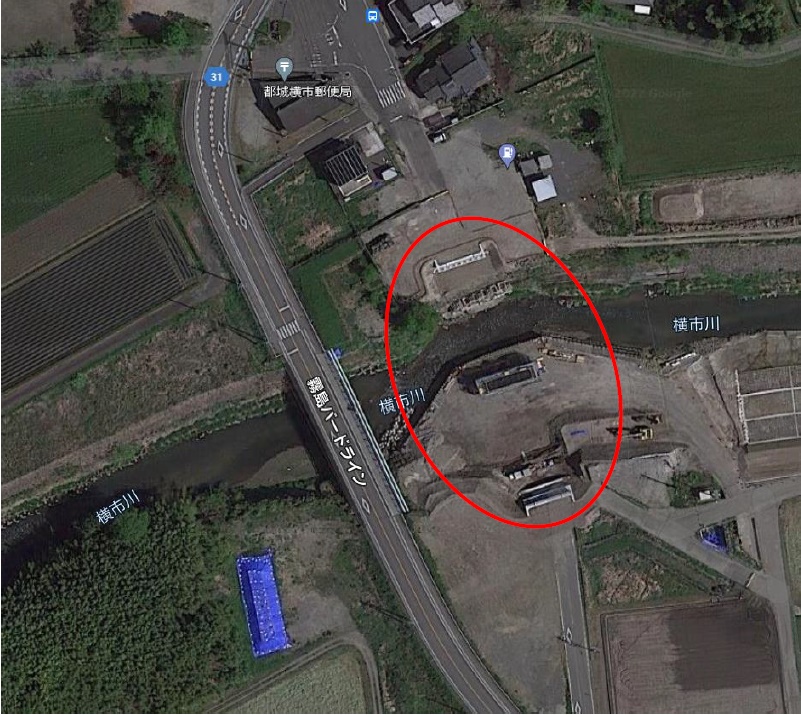

現場はこちらです。

横市郵便局の近くですね。



次は現場の状況を紹介します。

現在(9/28)は桁架設の準備をしています。

何をしているかというと、
架設桁や門構（橋桁を掛ける設備）を組立設置しています。
架設桁全体で60ｔ程度あります。

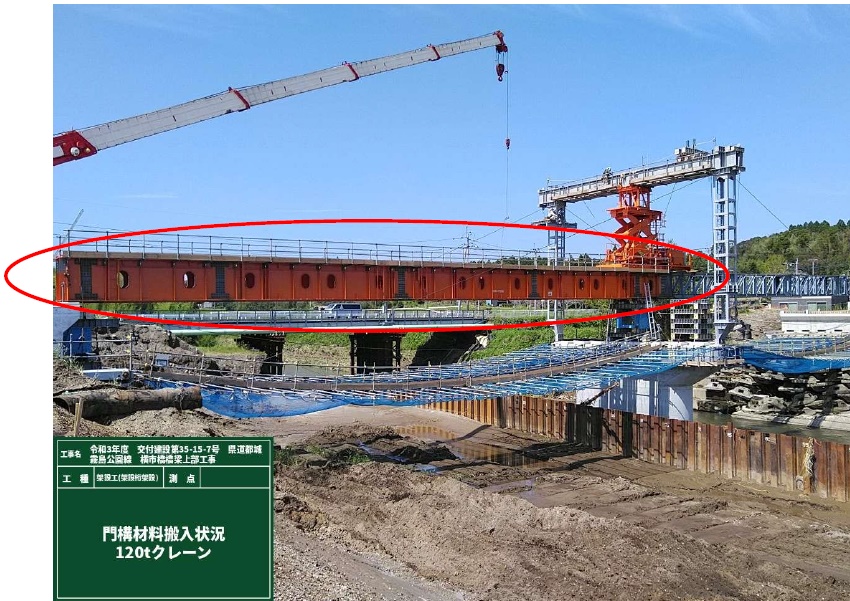

このオレンジ色の機材が架設桁ですね。

この架設桁の上に桁を乗せて運びます。

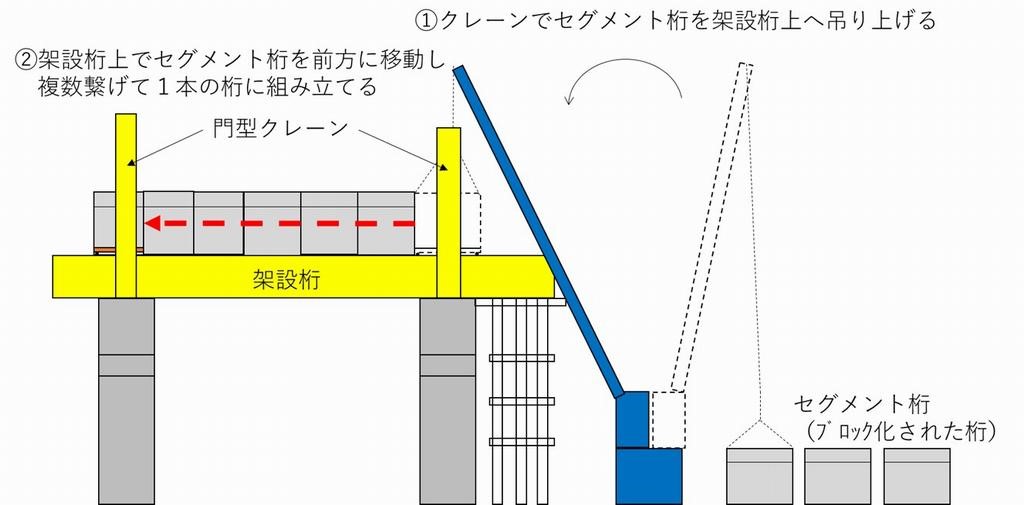

1径間約30ｍの桁を5分割で工場から運んでくるので架設桁の上で1本の桁に組み立てます。
（組み立てた桁の重量は約80ｔになります。）

1本の桁に組み立てるときに縦方向の緊張をします。

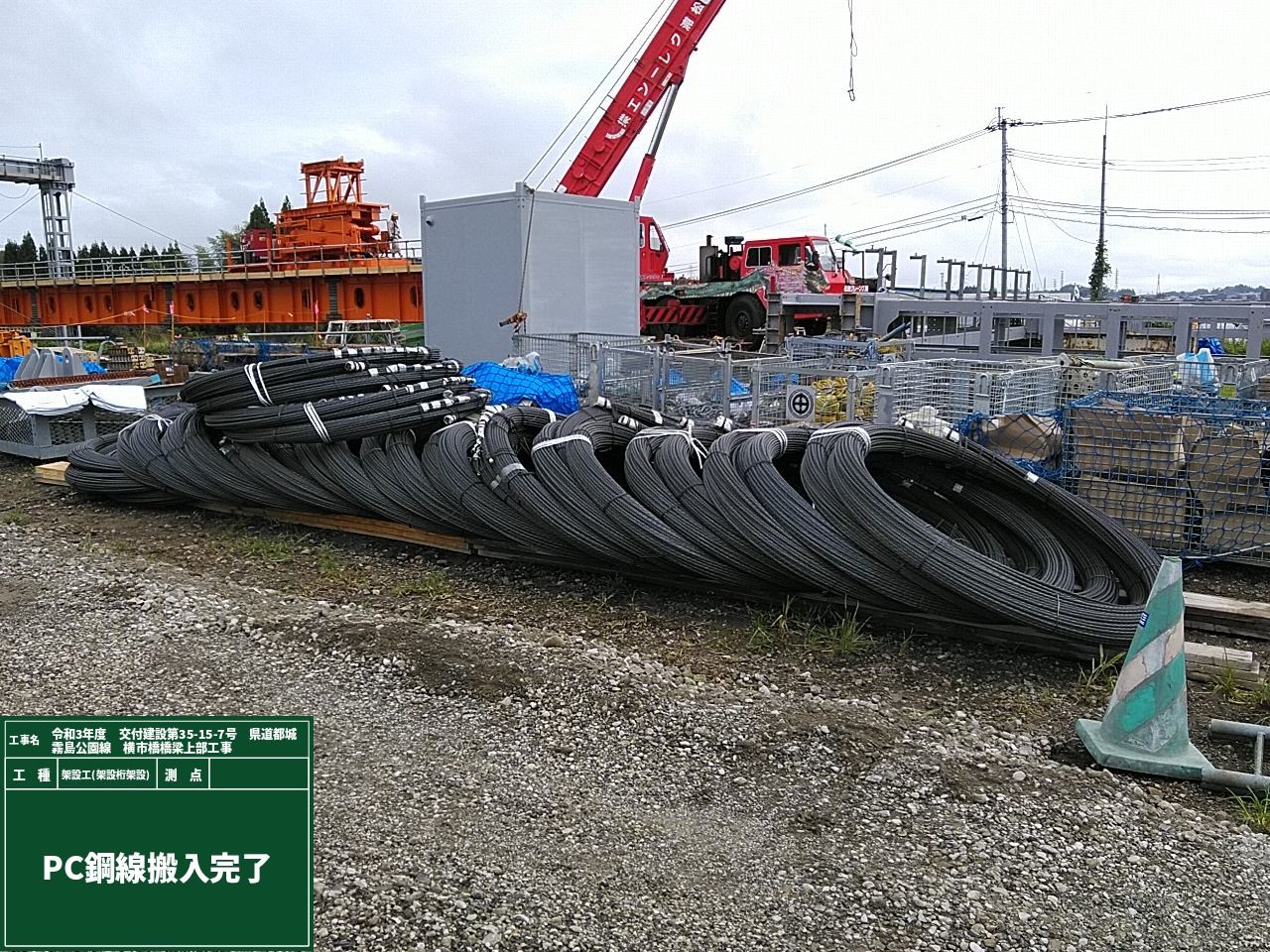

緊張の時に使うPC鋼線がこちらになります。



1個所1本7より線を12本使って縦方向の緊張を行います。（約200ｔ程度の力で引っ張ります）

この緊張を5か所行います。

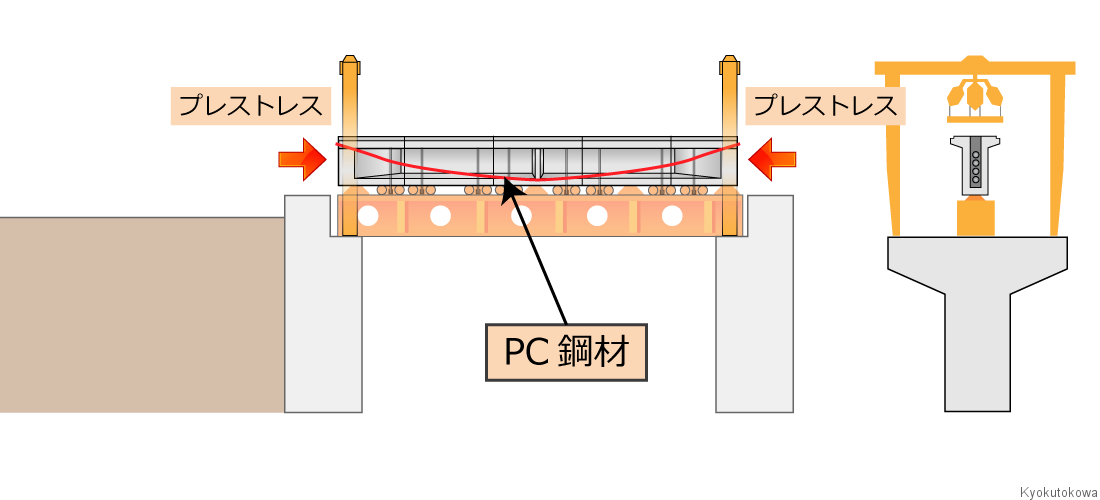

イメージはこちらです。



桁の組立てが完了したら門構にて桁の架設を行います。

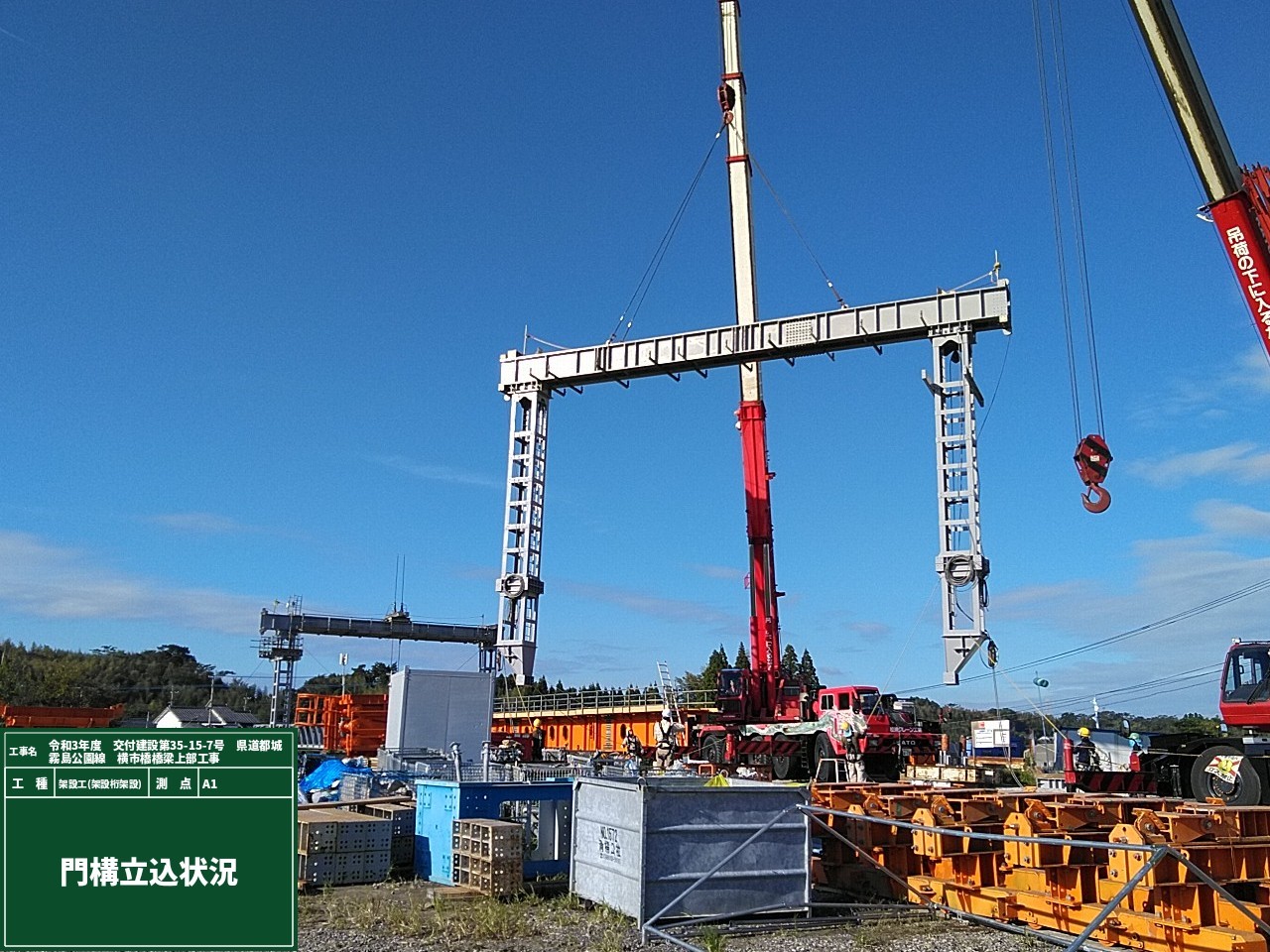

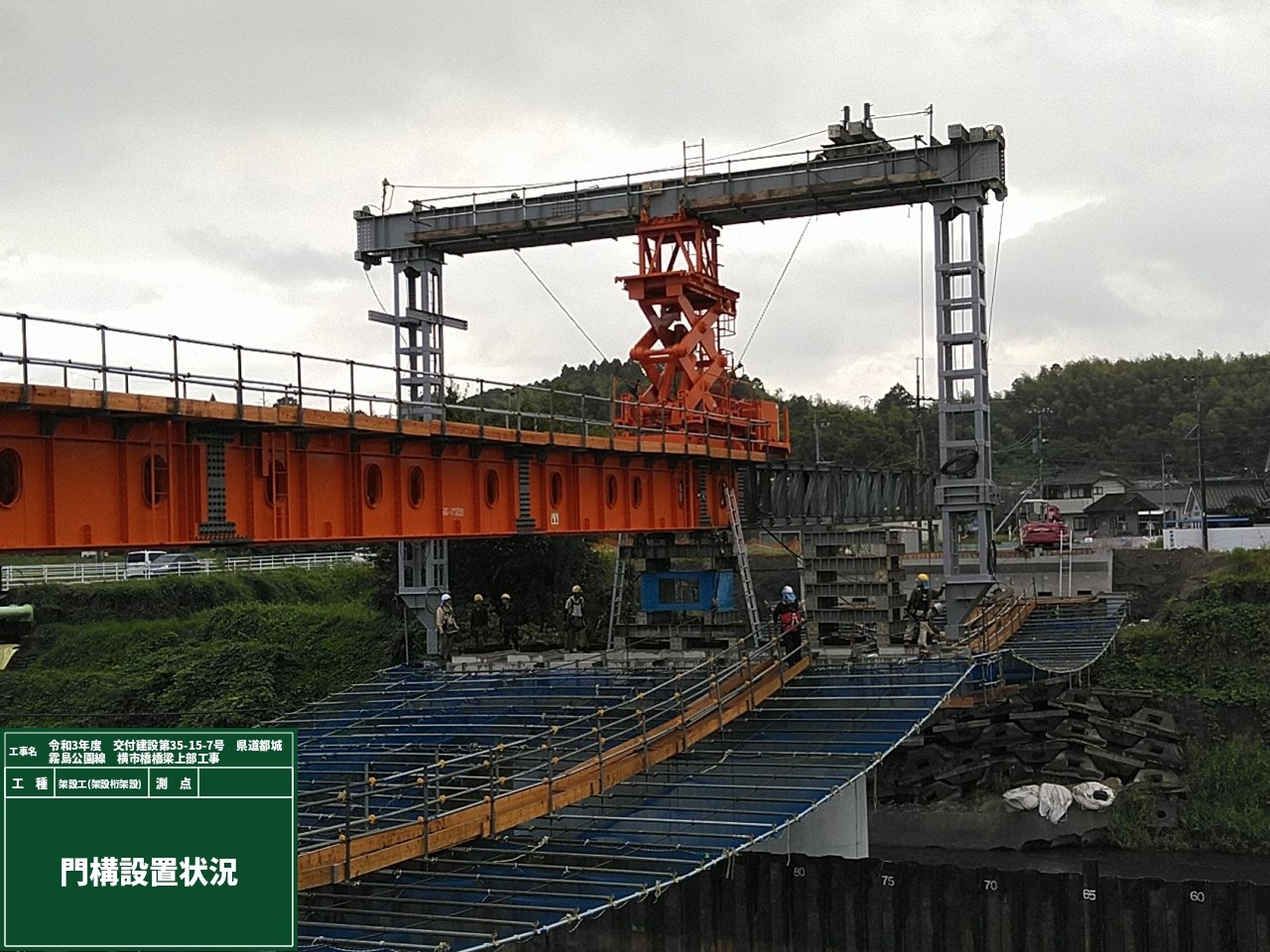

このシルバー色の門型の機材が門構です。

この門構で桁を架設桁上から支承の上に設置します。

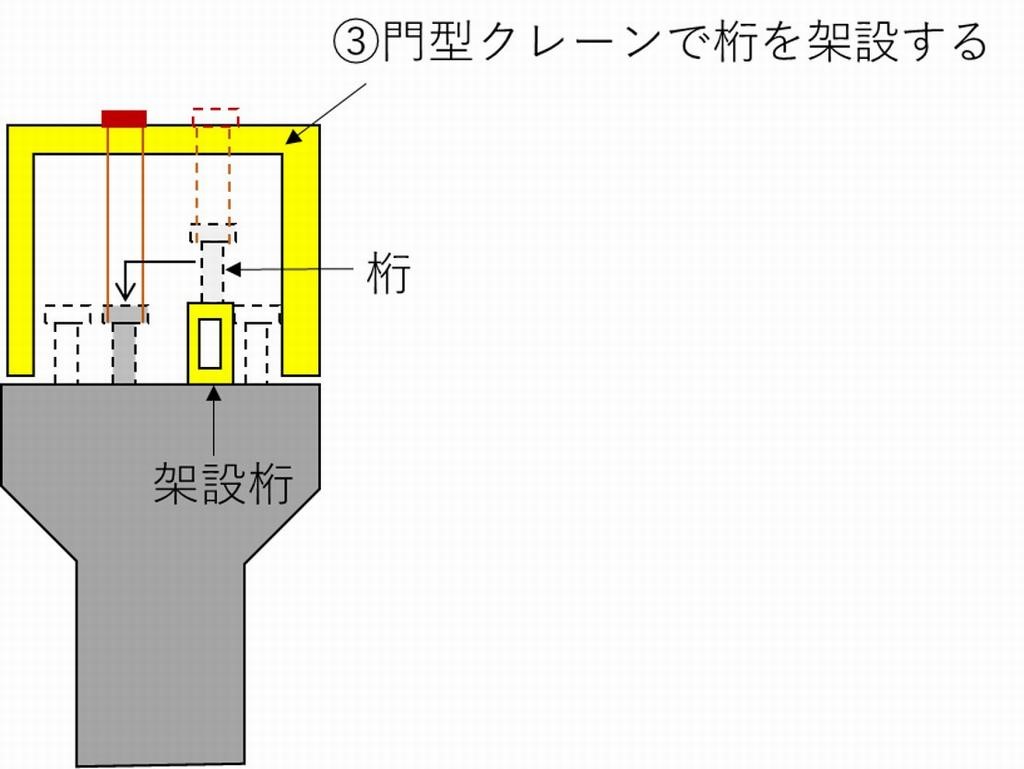

イメージはこんな感じですね。



門構は1つで約20ｔあるので設置するだけで緊張しますね。



これにて現場の紹介を終わります。

まだまだ現場は続くので、これからの無事故・無災害で頑張っていきます。

ご視聴ありがとうございました。
